Новости со строительства правого перегонного тоннеля от "Метростроя":
Небольшое видео с проходки перегонного тоннеля Красносельско-Калининской линии метро. На строящемся участке ККЛ сейчас идут сразу два щита. Один уже прошел участок "Казаковская" - "Путиловская" и сейчас двигается по направлению к станции "Нарвская", сооружая соединительную ветку с первой линией. А второй щит - герой нашего сегодняшнего видео - строит правый перегонный тоннель на участке шахта 843 - шахта 845. Сейчас щит уже подошел к границам станции "Путиловская". До этого был успешно преодолен участок, над котором на расстоянии около 10 метров проходят действующие тоннели Кировско-Выборгской линии. Здесь, как и при проходке левого перегона, ставилась усиленная 130-тонная обделка. Кстати, для строительства этого участка тоннеля применяется обделка, изготовленная на заводе ЖБИ. Проходчики отмечают, что она значительно качественнее предыдущих изделий. А все потому, что формы новые.
Начинал проходку УМ, но в процессе эстафету принял ГСУ и впереди у него еще 1400 метров тоннеля.

мих1.т


Сообщения: 305
Зарегистрирован: 26 апр 2018, 15:20
Откуда: Санкт-Петербург
id ВКонтакте: 0
Станция метро: Брестская
Пункты репутации: 14
Добавить пункт репутацииВычесть пункт репутации

Re: Красносельско-Калининская линия. Общая тема

Сообщение MaksegZ » 12 окт 2020, 19:32

Получается, пересечение с КВЛ уже пройдено?
"Надо строить быстро, качественно и недорого" © правительство СПб

Создал чат в ТГ, присоединяемся - https://t.me/subwaytalks
Аватара пользователя
MaksegZ


Сообщения: 4280
Зарегистрирован: 15 янв 2006, 08:54
Откуда: Питер
id ВКонтакте: 0
Станция метро: Московская
Пункты репутации: 223
Добавить пункт репутацииВычесть пункт репутации

Re: Красносельско-Калининская линия. Общая тема

Сообщение Gleb » 13 окт 2020, 03:14

мих1.т писал(а):Новости со строительства правого перегонного тоннеля от "Метростроя"

MaksegZ писал(а):Получается, пересечение с КВЛ уже пройдено?

Да. Вот визуально:

Казаковская-Путиловская проходка на 12.10.2020 г..jpg
Gleb


Сообщения: 770
Зарегистрирован: 23 май 2006, 00:11
id ВКонтакте: 0
Станция метро: Проспект Славы
Пункты репутации: 328
Добавить пункт репутацииВычесть пункт репутации

Re: Красносельско-Калининская линия. Общая тема

Сообщение mx » 13 окт 2020, 22:23

Всё потому, что кто-то слишком много ест!
Аватара пользователя
mx
Профессионал
Профессионал

Сообщения: 3673
Зарегистрирован: 14 сен 2005, 22:32
Откуда: 59`50N 30`25E
id ВКонтакте: 0
Станция метро: -------
Пункты репутации: 448
Добавить пункт репутацииВычесть пункт репутации

Re: Красносельско-Калининская линия. Общая тема

Сообщение W0LF » 14 окт 2020, 03:09

Здесь, как и при проходке левого перегона, ставилась усиленная 130-тонная обделка.

А сколько колец усиленной обделки там поставили?
W0LF


Сообщения: 221
Зарегистрирован: 09 ноя 2019, 22:50
id ВКонтакте: 0
Станция метро: Гражданский Проспект
Пункты репутации: 23
Добавить пункт репутацииВычесть пункт репутации

Re: Красносельско-Калининская линия. Общая тема

Сообщение alex78rus » 14 окт 2020, 10:48

Глупый вопрос, но ответ ни в сети ни на форуме не удалось:
А как собирается это кольцо из тюбингов?
Как я понимаю оно состоит из тюбингов у которых грани направлены в центр окружности т.е. понятно при воздействии снаружи они засчет этого не выпадают

А как засунуть последний тюбинг? ведь в грунте как понимаю сделан тоннель диаметром равный диаметру кольца, и чтобы всунуть последний тюбинг его нужно раздвинуть еще шире?

Или в кольце есть два тюбинга с другим уклоном граней и замковым элементом?

Но тогда несяно как этот замковый элемент держится, если на болтах то понятно, но на видео (см выше) никаких отверстия под болты невидно как он будет держаться?
alex78rus


Сообщения: 151
Зарегистрирован: 28 янв 2010, 12:16
id ВКонтакте: 0
Станция метро: Автово
Пункты репутации: 41
Добавить пункт репутацииВычесть пункт репутации

Re: Красносельско-Калининская линия. Общая тема

Сообщение karhu » 14 окт 2020, 17:56

Лотковые блоки обжатой на породу обделки по форме выглядят как две буквы "П".
Эти "П" смотрят ножками друг на друга.
Между "ног" укладывается мощный домкрат.
Этим домкратом и разжимается кольцо на породу.
Пока домкрат стоит, между пятками смежных "П" укладываются клиновидные кубики.
Затем домкрат убирают, на его место вставляют клиновидный блок.
В конце вся конструкция лотковых блоков затем проливается раствором ЦПС.
Получается, что на щитовой обделеке замыкание происходит в лотке, а не в своде.
До разжатия все блоки обделки, кроме лотковых, лежат на кассете блокоукладчика.
"Ключик на 60 дайте, пожалуйста".
Аватара пользователя
karhu


Сообщения: 3799
Зарегистрирован: 31 дек 2008, 21:14
Откуда: Санкт-Петербург
id ВКонтакте: 0
Станция метро: Василеостровская
Пункты репутации: 726
Добавить пункт репутацииВычесть пункт репутации

Re: Красносельско-Калининская линия. Общая тема

Сообщение в40 » 16 окт 2020, 21:40

alex78rus, смотрите, как выглядит лоток кольца обжатой обделки перегонного тоннеля.
1 и 2 - бетонные кубики со скошенными гранями, фиксирующие лотковые блоки (4) после обжатия кольца на породу;
3 - бетонный вкладыш, устанавливаемый в гнездо после извлечения распорного домкрата:
Вложения
О=О=О=О=О=О=О=О=О=О=О=О=О=О=О=О=О=О=О
Аватара пользователя
в40
Профессионал
Профессионал

Сообщения: 11918
Зарегистрирован: 05 фев 2009, 21:46
Откуда: Дачное
id ВКонтакте: 0
Станция метро: Проспект Большевиков
Пункты репутации: 1308
Добавить пункт репутацииВычесть пункт репутации

Re: Красносельско-Калининская линия. Общая тема

Сообщение Gleb » 17 окт 2020, 17:32

Новости со строительства ССВ от "Метростроя":

Сегодня 16 октября в вечернюю смену бригада проходчиков Валерия Анатольевича Климкина ( ОП "Тоннельный отряд") на щитовой проходке тоннеля, соединяющего строящийся участок новой Красносельско-Калининской линии с самой первой Кировско-Выборгской линией петербургского метрополитена (которая, кстати, через месяц отметит свое 65-летие), смонтировала очередное «юбилейное» кольцо No 4000. Нумерация колец берет свое начало от шахты 842, откуда щит стартовал и где сейчас сооружаются конструкции станции "Казаковская" ("Юго-Западная"). Пройдя перегон до станции "Путиловская", щит вышел на трассу соединительной ветки. И вот сейчас до окончания щитовой проходки тоннеля соединительной ветки остаётся установить 937 колец, после чего для демонтажа тоннелепроходческого комплекса над щитом будет сооружён разгружающий свод.

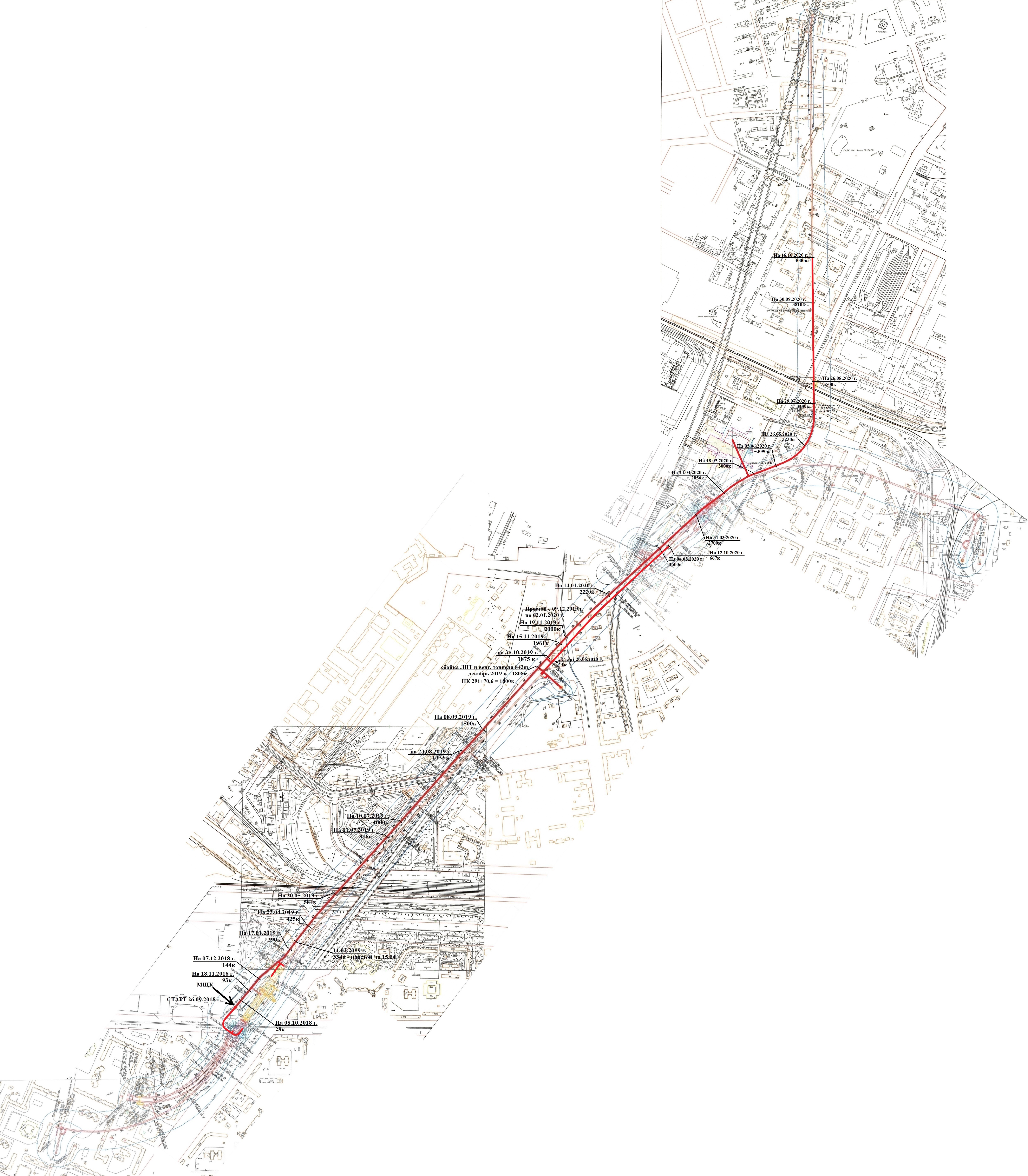

Общая схема на 16.10.2020 г.:
